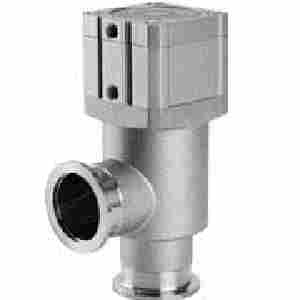

不銹鋼制SMC真空電磁閥XMC-25L-M9BB

產品簡介

XMC 系列 不銹鋼制 高真空L型閥 雙作用/波紋管密封 法蘭尺寸:16,25,40

精密鑄件一體構造, 無氣體聚積

可與鋁制高真空L型閥XL系列(XM系列)互換安裝

注)直接配管型無16尺寸

法蘭尺寸 25 25

法蘭種類 - KF(NW)

操作通口方向 L 法蘭對面

溫度規格 - 5～60℃

磁性開關種類 M9B 無觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長0.5m, 適用電壓：DC24V(DC10~28V)

磁性開關個數/安裝位置 B 數量:1個;檢測位置:閥開

密封材質 - 密封材質:FKM;組合NO.:1349-80

密封材質變更點及泄露量 - 變更點:無;泄漏量:內部:1.3x10^-10(FKM)Pa·m3/s以下,外部:1.3x10^-11(FKM)Pa·m3/s以下

使用流體 惰性氣體

*低使用圧力 [MPa] 1X10^-6 Pa

*使用圧力 [MPa] 大氣壓

聲速流導C 14 L/s

內部泄漏量 1.3X10^-10 Pa·m^3/s

外部泄漏量 1.3X10^-11 Pa·m^3/s

本體材質 SCS13

波紋管材質 SUS316L

主要部分材質 SUS304 / FKM

先導壓力范圍 0.3～0.6 MPa

先導通口連接口徑 M5
